电动牙刷与无线充电二合一PCBA方案板 集成设计与技术解析

随着个人护理电器的普及与智能化发展，电动牙刷已成为现代家庭的日常用品。与此无线充电技术凭借其便捷、安全、防水等优势，正逐步替代传统接触式充电，成为电动牙刷的首选充电方式。将电动牙刷驱动控制与无线充电接收功能集成于同一块PCBA（Printed Circuit Board Assembly，印制电路板组件）上，即“电动牙刷+无线充电二合一方案板”，不仅可缩小整体体积、降低成本，还能提升产品的可靠性与用户体验。本文将从方案概述、硬件架构、关键元器件、软件设计、性能优势及应用场景等方面，系统解析这一二合一PCBA方案板的设计要点与技术实现。

一、方案概述

电动牙刷+无线充电二合一方案板旨在将电机驱动、电池管理、无线充电接收、用户交互（按键/指示灯）等功能集成于单块PCBA。其核心目标是：在满足电动牙刷清洁性能与续航要求的前提下，实现无线充电的高效率与高兼容性，并确保电气安全与防水防尘。该方案通常适用于中高端声波电动牙刷、旋转式电动牙刷以及便携式冲牙器等产品。

二、硬件架构设计

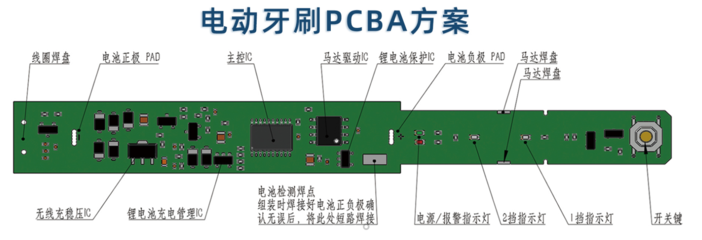

二合一方案板的硬件架构可分为四大模块：

1. 无线充电接收模块：通常采用电磁感应式（Qi标准或自定义频率）。该模块包含接收线圈、谐振电容、整流桥、稳压电路及充电管理IC。接收线圈感应发射端磁场并产生交流电，经整流、滤波后为后级提供直流电。
2. 电池管理模块：包含锂电池充电管理IC（如线性充电或开关充电）、电量计量（可选）、保护电路（过充/过放/过流/过温保护）。充电管理IC需支持无线充电接收模块的输出电压范围，并具备涓流、恒流、恒压充电模式。
3. 电机驱动与控制模块：核心为微控制器（MCU）或专用马达驱动IC，用于产生PWM信号驱动声波电机或直流电机，实现刷牙模式切换（如清洁、美白、敏感）、定时（2分钟自动停机）、分区提醒（30秒换区）等功能。
4. 用户交互模块：包括按键输入、LED指示灯或OLED屏，用于模式切换、电量显示、充电状态指示等。
各模块之间通过合理的电源树与信号隔离设计，确保无线充电时不影响电机驱动性能，反之亦然。

三、关键元器件选型

1. 无线充电接收芯片：选择集成度高、效率高的接收IC，如支持5W~15W功率的Qi兼容芯片，内置同步整流、稳压及通信协议。注意线圈尺寸需与牙刷手柄内部空间匹配。
2. 充电管理IC：选用支持4.2V/4.35V锂电池的线性或开关充电芯片，具备输入过压保护、电池温度监测（NTC）及充电状态指示。
3. MCU：选用低功耗、内置PWM与ADC的8位或32位MCU，如STC、STM8、STM32系列或国产GD32等。需具备足够的GPIO与Flash空间，以支持马达控制、定时逻辑及指示灯驱动。
4. 电机驱动：根据电机类型（声波电机、空心杯电机、无刷直流电机）选配驱动IC或分立MOSFET方案。声波电机通常需要高频PWM（约20kHz以上）驱动。
5. 锂电池：常用3.7V锂离子或锂聚合物电池，容量约500~1500mAh，需匹配充电电流与放电倍率。
6. 其他：谐振电容、整流二极管（或MOS同步整流）、LDO、滤波电容、按键、LED等。

四、软件与固件设计

二合一方案板的固件通常包含以下功能模块：

1. 无线充电管理：监控无线充电接收电压/电流，与发射端进行通信（如Qi协议），实现异物检测（FOD）与功率调节。当电池充满时，控制充电IC停止充电或进入涓流模式。
2. 电机控制算法：PWM调速、软启动、过流保护、堵转保护等。对于声波电机，需精确控制频率以保持共振点，提高清洁效率。
3. 用户交互逻辑：按键去抖、模式循环、状态机管理、LED呼吸灯/闪烁效果、低电量提示等。
4. 电池管理：实时监测电池电压、电流与温度，计算剩余电量（SOC），实现低电量警告与自动关机。
5. 安全保护：包括过温保护、过流保护、短路保护、看门狗复位等，确保异常情况下系统安全。
固件开发应遵循低功耗设计原则，尤其在待机与无线充电接收状态下，静态电流需控制在微安级，以延长电池寿命。

五、性能优势与设计挑战

优势：
- 高度集成：减少PCB面积与元件数量，降低BOM成本。
- 提升防水性：无线充电无需暴露金属触点，可实现全封闭外壳设计，达到IPX7及以上防水等级。
- 用户体验：随放随充，无需插拔，充电更便捷。
- 可靠性：减少机械触点磨损与腐蚀，延长产品寿命。

设计挑战：
- 电磁兼容（EMC）：无线充电线圈与电机驱动可能产生干扰，需合理布局与屏蔽。
- 热管理：充电与电机同时工作可能引发温升，需优化散热与功率分配。
- 线圈耦合效率：需优化线圈设计(q值、耦合系数)以提升充电效率。
- 空间限制：牙刷手柄内部空间狭小，对PCBA尺寸与元件高度有严格限制。

六、典型应用场景

该二合一方案板广泛适用于：

- 中高端声波电动牙刷
- 旋转式电动牙刷
- 便携式冲牙器
- 其他小型个人护理电器（如电动剃须刀、美容仪）
同样可作为标准化模块，供品牌商快速集成，缩短产品开发周期。

七、与展望

电动牙刷+无线充电二合一PCBA方案板是个人护理电器集成化、无线化趋势下的典型代表。通过合理的硬件架构、关键器件选型与固件设计，可实现高效无线充电、稳定电机驱动与友好人机交互。随着GaN（氮化镓）器件、更高集成度SoC及Qi2标准的普及，该方案将朝向更高效率、更小体积与更强兼容性发展，为电动牙刷及其他便携设备带来更优质的用户体验。
